සැහැල්ලු වානේ ව්යුහය සංවෘත පද්ධති සැලසුම් කිරීම සහ ඉදිකිරීම

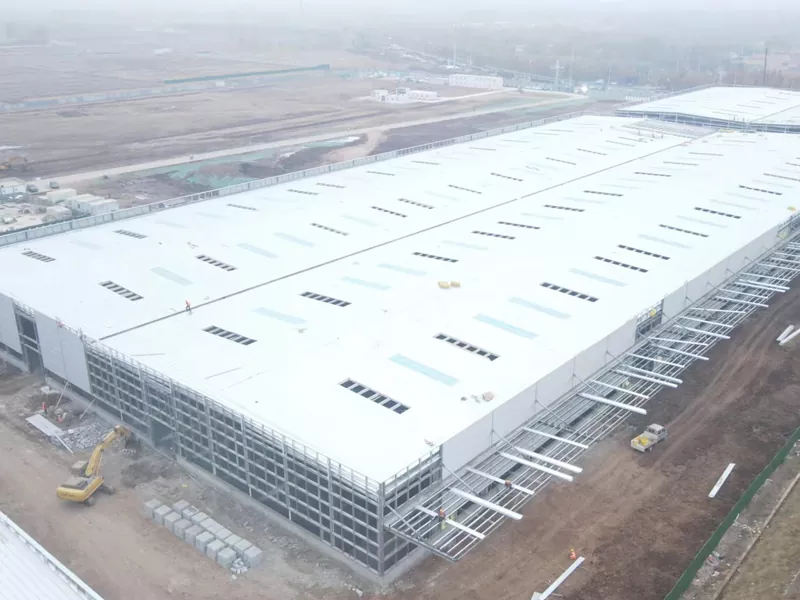

මෑත වසරවලදී සැහැල්ලු වානේ ව්යුහය බහුලව භාවිතා වේවානේ ව්යුහය ගබඩා, කුඩා වානේ ව්‍යුහ ප්‍රදර්ශන ශාලා,බහාලුම් නිවාසසහ කාර්යාල ගොඩනැගිලි එහි අඩු වානේ පරිභෝජනය, කෙටි සැලසුම් සහ ස්ථාපන කාලය සහ ඉහළ කාර්මික නිෂ්පාදන උපාධිය හේතුවෙන්. මෙය වානේ ව්‍යුහ සංවෘත පද්ධතිය ඒකීය සිට විවිධාංගීකරණය දක්වා සංවර්ධනය කිරීම ප්‍රවර්ධනය කර ඇති අතර එමඟින් නව සැලසුම් අදහස් සහ නව ඉදිකිරීම් ක්‍රම වෙනස් කිරීමට හේතු වී ඇත.

සැහැල්ලු වානේ ව්‍යුහයේ සංවෘත පද්ධතියට ප්‍රධාන වශයෙන් බිත්ති පද්ධතිය, වහල පද්ධතිය, ආලෝක පටිය, දාර එතීම සහ දැල්වීම, පීලි සහ තාප සංරක්ෂණ කපු යනාදිය ඇතුළත් වේ. සංවෘත පද්ධතිය සැහැල්ලු වානේ ව්‍යුහයේ වැදගත්ම කොටසයි. සංවෘත පද්ධතිය යනු සැහැල්ලු වානේ ව්‍යුහයේ වැදගත්ම අංගයක් වන අතර එය ගොඩනැගිල්ලේ විසිතුරු පෙනුම, ජල ආරක්ෂණය සහ ගොඩනැගිල්ලේ තාප සංරක්ෂණ බලපෑම තීරණය කරයි.

1, වහල සහ බිත්ති පද්ධති සැලසුම් කිරීම සහ ඉදිකිරීම

1.1 වර්ණ තහඩු ආවරණ පද්ධතියේ වර්ගීකරණය

වර්ණ තහඩු ආවරණය බෙදා ඇත: තනි ස්ථර තහඩුව, EPS සැන්ඩ්විච් පැනලය, BHP වර්ණ වානේ තහඩු, GRC බිත්ති පුවරුව, පොලියුරේතන් සැන්ඩ්විච් පැනලය, වීදුරු ලොම් මත-අඩවි සංයුක්ත සැන්ඩ්විච් පැනලය, සංයුතිය අනුව ගල් ලොම් සැන්ඩ්විච් පැනලය.

ඉදිකිරීම් මාදිලිය අනුව බෙදී ඇත: නිමි සංයුක්ත පුවරු, අඩවි සංයුක්ත පුවරු. ක්ෂේත්ර සංයුක්ත පුවරු සම්බන්ධතා මාදිලිය බෙදී ඇත: ලැප් පුවරුව, බයිට් පුවරුව, අඳුරු බකල් පුවරුව.

ද්රව්යය අනුව බෙදී ඇත: ගැල්වනයිස් කරන ලද වර්ණ වානේ තහඩු, ටයිටේනියම් තහඩු, ඇලුමිනියම් සින්ක් වර්ණ වානේ තහඩු, ඇලුමිනියම් මිශ්ර ලෝහ තහඩු පීඩන තහඩු, මල නොබැඳෙන වානේ තහඩු පීඩන තහඩුව, තඹ තහඩු.

1.2 සැලසුම් සලකා බැලීම්

ක්ෂේත්‍ර සංයුක්ත තහඩුව එහි අඩු සැකසුම් පිරිවැය සහ ඉදිකිරීම් තාක්‍ෂණය වඩාත් පරිණත බැවින් සැහැල්ලු වානේ ව්‍යුහයේ බහුලව භාවිතා වේ. 0.376t සහ 0.5t ඝන ගැල්වනයිස් කරන ලද ෙබ්කිං තීන්ත වර්ණ තහඩුවක් සහිත වහල වර්ණ තහඩුව.

වහලයේ බෑවුම වහලය මත වැසි ජලය බැහැර කිරීමට බලපායි, වහලයේ බෑවුම සැලසුම් කිරීමේදී 1/8-1/20 ගත යුතුය, වැඩි වැසි ජලය ඇති ප්‍රදේශයේ විශාල අගයක් ගත යුතුය (CECS102:98 බලන්න), ඊට අමතරව වහලයේ බෑවුමට සහ නිරාවරණය වන නියපොතු තහඩුවේ සාමාන්‍ය භාවිතයට අදාළ වහල පුවරු වර්ගය භාවිතා කිරීම බෑවුම් අවශ්‍යතා විශාල වේ, සැඟවුණු අවශ්‍යතා කුඩා වේ.

විශාල පරාසයක වානේ ව්යුහය වහල පුවරුව සැඟවුණු බකල් වර්ගයේ වර්ණ වානේ තහඩු භාවිතා කළ යුතුය. ඉංජිනේරු යෙදුම් විශාල සංඛ්යාවක් තුළ, සැඟවුනු සවි කිරීම් වර්ගයේ වර්ණ වානේ තහඩු පහත සඳහන් වාසි පෙන්නුම් කරයි: (1) වහලයේ පුවරුවේ අධික විරූපණය හේතුවෙන් උෂ්ණත්ව වෙනස වළක්වා ගැනීම, ස්වයං-කැපුම් ඉස්කුරුප්පු කපා ඇත. (2) වැසි සහිත ප්‍රදේශයේ, ටයිෆූන් ප්‍රදේශයේ උෂ්ණත්ව විරූපණය, සුළං බර කම්පනය, රබර් පැදුරු වයසට යාමේදී ස්වයං-කිරි කැපීමේ ඉස්කුරුප්පු නිරාවරණ වී ඇත, විඛාදනයට හා ජලය කාන්දු වීමට ඉතා පහසු වේ, සැඟවුණු සවි කිරීම් ආකාරයේ වර්ණ වානේ තහඩු භාවිතා කළ හැකිය. ඉහත තත්ත්වය මග හැරිය යුතුය. වහලයේ මීටර් 60 ට වඩා වැඩි තනි බෑවුමක දිග සඳහා පුවරු දෙකකට සැකසිය යුතුය, පුවරු අතර විස්තාරණ සන්ධි සෑදීම, TETA ආවරණ තහඩු සම්බන්ධතාවය සමඟ, TETA ආවරණ පත්රය වර්ණ තහඩුව සමඟ ලිස්සා යා හැක. උෂ්ණත්ව විරූපණය පිළිබඳ ගැටළුව විසඳන්න.

1.3 ඉදිකිරීම් පූර්වාරක්ෂාවන්

ඉදිකිරීම් වලදී, වහලයේ විශාල පරාසයක් සඳහා, වර්ණ තහඩුවට සම්පූර්ණ අච්චු තහඩු කැබැල්ල අවශ්‍ය වේ, මන්ද දොඹකර එසවුම් තහඩුව තහඩුවේ විරූපණයට හේතු වීමට පහසු වන බැවින් ස්ථාපනය සාමාන්‍යයෙන් දොඹකරය භාවිතා නොකරයි, වැඩි වර්ණයක් winch අර්ධ බෑවුම් එසවීම ගන්න.

2, ආලෝක තීරු පබළු නිර්මාණය සහ ඉදිකිරීම්

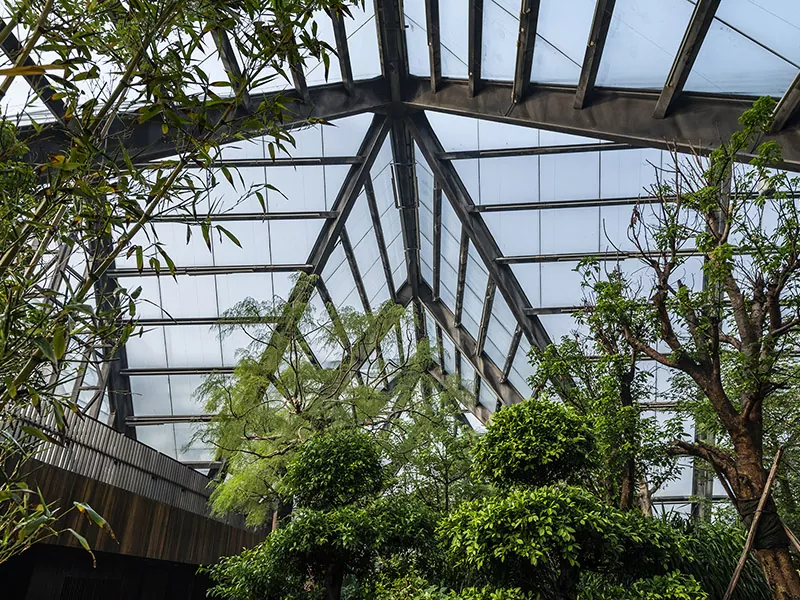

ද්‍රව්‍යයට අනුව ආලෝක පුවරුව වීදුරු තන්තු ශක්තිමත් කරන ලද පොලියෙස්ටර් ආලෝක පුවරුව, පැණි වදයෙන් සාදන ලද පොලිකාබනේට් හෝ ඝන තහඩුව යනාදිය ලෙස බෙදා ඇත, හැඩය අනුව වීදුරු තන්තු ශක්තිමත් කරන ලද පොලියෙස්ටර් ආලෝක පුවරුවේ වහල පුවරුව සමඟ එකම තරංග ආකෘතියකට බෙදිය හැකිය ( ෆයිබර්ග්ලාස් ෆයිබර් ශක්තිමත් කරන ලද ප්ලාස්ටික් සැහැල්ලු ටයිල් ලෙස හැඳින්වේ) සහ සැහැල්ලු පුවරුවේ අනෙකුත් පැතලි හෝ වක්ර මතුපිට.

විවිධ ආලෝක පුවරුවල විවිධ සවි කිරීම් ක්‍රම ඇත, ඇලුමිනියම් පැතිකඩ ගාංචු භාවිතා කරන පොලිකාබනේට් ආලෝක පැනල්, සම්බන්ධ කිරීමට සහ සවි කිරීමට ස්වයං-කිරි කැපීමේ ඉස්කුරුප්පු භාවිතා කරන තරංග ආකෘති පත්‍ර පැනල්, ඉන්පසු මැලියම් මුද්‍රා තැබීම. ආලෝකය පරාවර්තක තහඩුවේ පිහිටීම සාමාන්‍යයෙන් පරතරය මැද පිහිටුවා ඇත. ආලෝක පුවරුව සහ ස්වයං-කැපුම් ඉස්කුරුප්පු සම්බන්ධ, ආවරණයක් තිබිය යුතුය. සන්ෂයින් තහඩුව උණුසුම් හා සීතල විරූපණය විශාලයි, ස්වයං-කිරි කැපීමේ නියපොතු කපා ගැනීමට පහසුය, එබැවින් ස්වයං-කිරි කැපීමේ නියපොතු වල හිරු එළිය තහඩුව විශාල සිදුරකින් විවෘත කළ යුතුය. ආලෝක පුවරු සවිකිරීමේදී සැහැල්ලු පුවරු පුළුල් කිරීම හා හැකිලීම සලකා බැලීම සඳහා.

ලැප් එකකින් තොරව මීටර් 12 ක් හෝ ඊට අඩු ආලෝක පුවරුවක්, ලැප් කිරීමට මීටර 12 ට වැඩි, උකුලේ දිග 200-400 මි.මී., සීලන්ට් දෙකක් යෙදීමේදී ලැප්, තීර්යක් ලැප් එක දාර කිරීමට අවශ්‍ය නොවේ, කල්පවත්නා වර්ණ තහඩු උකුල තහඩුවේ වර්ගය මත රඳා පවතී. සාමාන්‍ය සම්පීඩන වාත්තු වානේ තහඩු, සාමාන්‍යයෙන් ව්‍යාජ දාරය පරීක්ෂා නොකරන්න, කෙලින්ම වර්ණ තහඩුව සහ ස්වයං-කිරි කැපීමේ නියපොතු සහිත වර්ණ තහඩුව සමඟ, සහ මුද්‍රා තැබීමේ සීලන්ට් යෙදීම, පුවරුවේ දෂ්ට කිරීම දාරය කළ යුතුය.

ආලෝක මණ්ඩලය කල්පවත්නා දිග දිශාව උකුල වහලය ජලයට ඔරොත්තු දීම ප්රතිකාර අසල සඳුන් තීරුව සකස් කළ යුතුය සීලන්ට් ආලේපනය භාවිතා කළ යුතුය, සීලන්ට් මතුපිට වයසට යාම පහසුය; සුදු හෝ අවර්ණ සීලන්ට් මැද ජල සිමෙන්ති දෙකක් භාවිතා කරමින් උකුල.

ආලෝක පුවරුව පාර්ශ්වීය වර්ණ තහඩු උකුල: විවෘත ආකාරයේ ඉස්කුරුප්පු වහල පැනලය හෝ අඳුරු වර්ගයේ ගාංචු වහල පැනලය, ආලෝකය පුවරුවේ තාප ප්‍රසාරණය සහ හැකිලීම සැලකිල්ලට ගනිමින් දිගු ස්වයං-කිරි කැපීමේ ඉස්කුරුප්පු සහිත ආලෝක පුවරුවේ ලාංඡනය තුළ පුවරුව ඵලදායී පළලක් වෙන් කර තැබිය යුතුය. ආලෝක පුවරුව සමාන නොවේ, කලින් සිදුරු කරන ලද ආලෝක පුවරු සැකසීම සඳහා භාවිතා කළ යුතුය (8 මි.මී. සිදුරු සුදුසු), ස්වයං-කිරි කැපීමේ ඉස්කුරුප්පු ශක්තිමත් කරන ලද ජල ආරක්ෂිත රෙදි සෝදන යන්ත්‍රය යටතේ තැබිය යුතුය, සැහැල්ලු පුවරුවේ තාප ප්‍රසාරණය සහ ඉස්කුරුප්පු හැකිලීම වැළැක්වීම සඳහා ඉරිතැලීමෙන් පසුව.

3, පරිවාරක ලොම්

පරිවාරක කපු ගල් ලොම්, වීදුරු කෙඳි සහ අනෙකුත් ද්රව්ය ඇත, පරිවාරක කපු විශිෂ්ට තාප පරිවාරක ගුණ, ඉදිකිරීම් සහ ස්ථාපනය පහසුව, බලශක්ති ඉතිරි කිරීමේ බලපෑම කැපී පෙනෙන, අඩු තාප සන්නායකතාව සහ අනෙකුත් ලක්ෂණ ඇත. වර්තමානයේ ගෘහස්ත වානේ ව්‍යුහයේ වැඩමුළුවේ සෙවිලි පද්ධතිය අනුගමනය කරයි: (1) වානේ කම්බි දැලක්+ඇලුමිනියම් තීරු පරිවාරක කපු+තනි වර්ණ තහඩුව; (2) ද්විත්ව වර්ණ තහඩු+පරිවරණ කපු සහ වෙනත් ආකාර දෙකකි.

පහත දැක්වෙන්නේ ප්රධාන වශයෙන් කම්බි දැලක් + ඇලුමිනියම් තීරු පරිවාරක කපු + තනි වර්ණ තහඩු වහල ඉදිකිරීමේ ක්රම හඳුන්වා දෙයි.

මල නොබැඳෙන වානේ කම්බි හෝ ගැල්වනයිස් කරන ලද කම්බි හරස් දියමන්ති හෝ සෘජුකෝණාස්‍රාකාර හැඩයෙන් ඉවතට ඇද, සෙන්ටිමීටර 215 ක් දිග ස්වයං-කිරි කැපීමේ නියපොතු පර්ලිනයේ සවි කර, වීදුරු ලොම් රෝල් කරන ලද ෆීල්, ඇලුමිනියම් තීරු මුහුණත ගෘහස්ථ පැත්තට, පර්ලිනයට ලම්බකව, කන්වල සෙන්ටිමීටර 20ක් පමණ රෝල් කරන ලද ෆීල්ට් එකේ වම් පැත්තේ දෙපැත්තක්, ද්විත්ව ඒක පාර්ශවීය ටේප් එකකින් පර්ලින් මත ඇති පිටතම ගිලටීනයේ සවි කරනු ලැබේ. වීදුරු ලොම් දාර සඳහා වෙන් කර ඇති සෙන්ටිමීටර 20 ක් භාවිතා කරන්න. වීදුරු ලොම් රෝල් කරන ලද ආතතිය කෙරෙහි අවධානය යොමු කරන්න, පෙළගැස්ම, රෝල් අතර තද සන්ධි, ලැප් කිරීමට කල්පවත්නා අවශ්‍යතාවය, උකුලේ සන්ධි purlin හි සකස් කළ යුතුය. ව්යාපෘතියේ අවශ්යතා අනුව, සීතල පාලම උත්පාදනය වළක්වා ගැනීම සඳහා, purlin pad දෘඩ පරිවාරක ද්රව්ය සලකා බැලිය හැකිය.

4, ගටර් සහ සොෆිට්

ව්‍යුහය අනුව කන් බාහිර ජලාපවහන කාණු කන්, අභ්‍යන්තර ජලාපවහන කාණු කන් සහ නිදහස් පතන කාණු ලෙස ආකාර තුනකට බෙදිය හැකිය. නිදහස් වැටීම සහ බාහිර ජලාපවහන කාණු කූරු ආකෘතිය භාවිතා කිරීම සඳහා ප්රමුඛත්වය ලබා දිය හැකිය. ද්රව්යමය කරුණු අනුව මල නොබැඳෙන වානේ කාණු, වානේ තහඩු කාණු, වර්ණ තහඩු කාණු ඇත. ප්රධාන වහළ ජලාපවහන පද්ධතිය ලෙස ගූටර්, වර්ෂාපතනය සහ හිම විසර්ජනය තීරණය කරයි, ගොඩනැගිල්ල වහලයේ ක්රියාකාරිත්වයේ සාමාන්ය භාවිතය.

රූප සටහන 2 බාහිර ජලාපවහන ගූටර් ඊව් පුහුණුව

කාන්දු වීම වැළැක්වීම, අඩු පිරිවැය හේතුවෙන් ජලාපවහන කාණු ගේබල් පිටත, ව්‍යාපෘතියේ දී ද බහුලව භාවිතා කළ හැකිය. ජලාපවහන කාණු කාණුවෙන් පිටත බොහෝ විට වර්ණ තහඩු කාණුව සමඟ ගනු ලැබේ. වර්ණ තහඩු කාණුව ඉදිකිරීම එහි ව්‍යුහාත්මක සංරචක සඳහා සහය දැක්වීමට අවශ්‍ය නොවේ, කාණු බිත්තිය බාහිර බිත්ති තහඩුවට කෙලින්ම සමීප විය හැකිය, බිත්ති ආධාරකයේ පිහිටුවා, කාණුවේ පිටත බිත්තියේ තෝරාගෙන ඇති දිගු සම්බන්ධකවල වහල පැනල් වල. , කාණුවල කොටස් එකිනෙක අතිච්ඡාදනය වන අතර, සම්බන්ධ කිරීම සඳහා රිවට් භාවිතා කිරීම සහ සීල්ට් මුද්රා තැබීම. රූප සටහන 2 හි පෙන්වා ඇති පරිචය තුළ වැඩ භාවිතා කළ හැක.

රූපය 3 දාර දැමීම සහ දැල්වෙන පිළිවෙත්

5, දාර සහ දැල්වීම

දාර සහ දැල්වීම ගොඩනැගිල්ලේ රේඛා ගෙනහැර දැක්වීම පමණක් නොව, ගොඩනැගිල්ලේ සෞන්දර්යාත්මක මට්ටමට බලපාන අතර, ගොඩනැගිල්ල සමස්තයක් ලෙස ව්‍යුහාත්මකව සම්බන්ධ කරන අතරම, සුළං ආරක්ෂිත, වැසි රහිත, එවිට ගොඩනැගිල්ල වඩාත් කල් පවතින ය. විස්තර සඳහා රූප සටහන 3 බලන්න.

6, සාරාංශය සහ නිගමන

කර්මාන්තශාලා ගොඩනැගිලි, කුඩා ප්‍රදර්ශන ශාලා සහ කාර්යාල ගොඩනැගිලිවල සැහැල්ලු වානේ ව්‍යුහය බහුලව භාවිතා වී ඇත්තේ එහි අඩු වානේ පරිභෝජනය, කෙටි ස්ථාපනය සහ සැලසුම් කාලය සහ ඉහළ කාර්මික නිෂ්පාදන නිසා ය. එහි සංවෘත පද්ධතිය බොහෝ විට වර්ණ වානේ තහඩු භාවිතා කරයි, පර්යේෂණ වර්ණ වානේ තහඩු නඩත්තු පද්ධති සැලසුම් සහ ඉදිකිරීම් අත්දැකීම් සාරාංශ කරයි, ආර්ථික සහ සාධාරණ නෝඩ් ව්‍යුහය ඉදිරිපත් කිරීම සහ ඉදිකිරීම් වැඩසටහන වැදගත් ප්‍රායෝගික වැදගත්කමක් ඇත.

පිටත බිම් වර්ගයේ මට්ටමේ තහඩුව සඳහා, අඳුරු ගාංචු වර්ගයේ වර්ණ වානේ තහඩු ව්යුහය සැකසීම සඳහා ප්රමුඛත්වය ලබා දිය යුතුය, ස්වයං-කිරි කැපීමේ ඉස්කුරුප්පු ඇණ කපා ඇති නිසා උෂ්ණත්ව වෙනස විරූපණය වළක්වා ගත හැකිය, ඒ සමඟම වැසි සහිත ප්රදේශයක වළක්වා ගත හැකිය. , ටයිෆූන් ප්රදේශයේ උෂ්ණත්වය විරූපණය, සුළං බර කම්පනය, තහඩු විඛාදනයට හා ජල කාන්දු සංසිද්ධිය නිසා රබර් පැදුරු වයසට යෑමේ දී ස්වයං-කිරි කැපීමේ ඉස්කුරුප්පු නිරාවරනය.

ආලෝක පුවරුව සැලසුම් කිරීම සහ ඉදිකිරීම එහි තාප ප්රසාරණය සහ හැකිලීම කෙරෙහි අවධානය යොමු කළ යුතුය, ආලෝක පුවරුව සහ ස්වයං-කිරි කැපීමේ නියපොතු සම්බන්ධය ආවරණයක් තිබිය යුතුය. ඒ සමගම, වර්ණ වානේ තහඩු සමග එහි වෙනස්කම් කෙරෙහි අවධානය යොමු කරන්න. ආලෝක පුවරුව පෙර-විදින සැකසුම් විය යුතුය (8mm කුහරය සුදුසු වේ).

සීතල පාලම උත්පාදනය වළක්වා ගැනීම සඳහා, ඔබට purlin මත දෘඩ පරිවාරක සංයුක්ත පුවරුව පෑඩිං සලකා බැලිය හැකිය.

කුඩා වර්ෂාපතනයක් සහිත උතුරු කලාපයේ සහ ව්‍යාපෘතියට ඉහළ මට්ටමේ කන් අවශ්‍ය නොවේ, නිදහස් වැටීම් කන් භාවිතා කිරීම රෙකමදාරු කරනු ලැබේ. එහි කාන්දු වීම හොඳයි, පිරිවැය අඩුයි, ව්යාපෘතියේ බහුලව භාවිතා වී ඇත.
